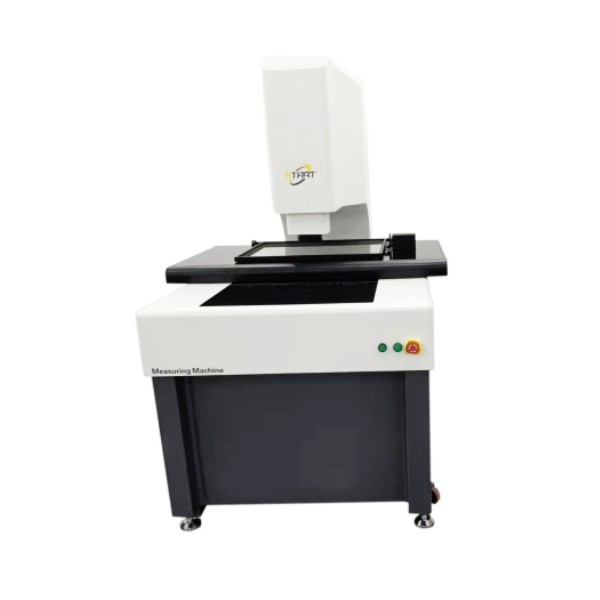

ATC542
Product features
Specification Parameter
Configuration Description
设备特点：
可测量工件：模切,线路板,菲林片等易变形的工件。
可提升效率：将工件压平,该功能抛弃传统工作台压板手动操作模式,改为电动控制。
可行程编辑：实现与程序同步全自动控制,节省了工作时间,大大提高了工作效率.
全CNC功能：自动对焦，自动量测，自动灯光调整，自动倍率切换
四轴CNC控制系统和三轴高性能伺服电机驱动，可高速全自动测量
规格参数：
| 名称 | ATC542 | ||
| 行程（mm） | 500*400*200 | ||
| 外型尺寸(mm) | 1450*1200*1800 | ||
| 重量(kg) | ///550 | ||
| 线性精度（μm） | 1.8+L/200 | ||
配置说明：
| 配置 | 基座，立柱和台面均为大理石结构 | ||
| 雷尼绍贴片式光栅尺，分辨率0.5μm | |||
| 自动变倍镜头 0.7X-4.5X 变倍比 6.5:1 | |||
| 工业级彩色相机 | |||
| 光源：LED同轴光(选配)，LED底光，8区表面环形光 | |||
| 导航系统：AVM2.5D实时影像导航 | |||
| 配备AVM2.5D测量软件 | |||
| 电动控制的电动盖板 | |||
| 环境要求 | 检测间温度18°C～22°C | ||
| 空气相对湿度40-70% | |||
| 电压220V±10% | |||
| 频率50/60Hz | |||
| 耗电量1000-1200VA | |||
| 设备要求接地：接地电阻小于4欧姆 | |||
